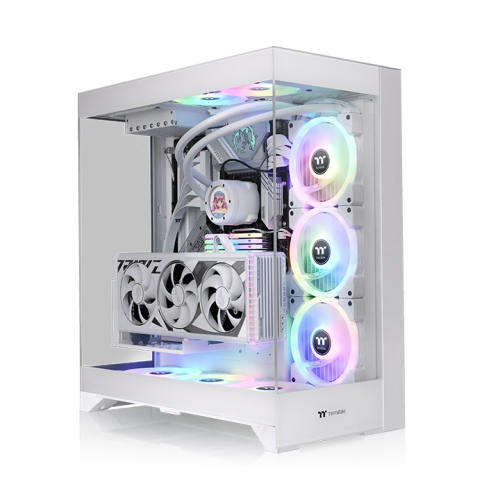

CTE E550 TG Snow Mid Tower Chassis
Поможет создать идеальную конфигурацию ПК
Созданный для демонстрации всех прелестей вашего компьютера, двухкамерный корпус формата mid-tower CTE E550 TG в белоснежном цвете Snow имеет три панели из закаленного стекла и поддерживающий новейшие материнские платы со скрытыми разъёмами. Установка видеокарты предусмотрена в трёх положениях, для максимальной персонализации конкретной сборки. Можной установить радиатор для системы жидкостного охлаждения длиной до 420мм с правой стороны от материнской платыи и девять вентиляторов размером 120мм или шеть, но размером 140мм. Благодаря элегантному внешнему виду продуманному внутреннему дизайну, CTE E550 TG Snow предоставляет пользователям максимальную свободу действий при создании индивидуальной конфигурации.
Три варианта установки видеокарты
1.Парящая видеокарта:Размещение видеокарты в середине корпуса по горизонтали на специальный кронштейн и подклчение с помощью райзера (кабеля-удлинителя) PCI-e 4.0 длиной 400мм.
2.Справа торцом:Вертикальное расположение и прямое подключение видеокарты непосредственно к материнской плате.
3.Справа лицом:Вертикальное размещение видеокарты лицом к пользователю и парралельно материнской плате. Установка при этом происходит на специальный кронштейн, а подклчение с помощью райзера (кабеля-удлинителя).
В середимне корпуса
Справа торцом
Справа лицом
Эффект парящей видеокарты
Благодаря входящему в комплект специальному кронштейну и отдельно приобретаемому высокоскоростному райзеру длиной 400-мм, видеокарту можно разместить в центре корпуса лицом к пользователю. В такой конфигурации достигается эффект "парящей в воздухе" видеокарты, что придает уникальности вашей сборке. Райзер стандарта PCI-E 4.0, обеспечивая скорость передачи данных до 64 ГБ/с (двунаправленная передача данных).
Изображение приведено для справки.
Райзер PCI-E 4.0 длиной 400мм (продаётся отдельно)
Кронштейн входящий в комплект
Совместим с материнскими платами со скрытыми разъёмами
На панели крепления материнской платы у корпуса CTE E550 MX имеются специальные вырезы, для совместимости как со стандартными, так и с материнскими платами со скрытыми разъёмами
*Список материнских плат со скрытыми разъёмами (на данный момент):
Серия ASUS BTF
Серия MSI PROJECT ZERO
Серия GIGABYTE PROJECT STEALTH
Поместится всё!
Корпус CTE E550 MX вмещает до шести 140мм/120мм вентиляторов на боковой стороне от материнской платы и снизу, также два 120мм вентилятора в верхней части. Если же вы решили установить систему жидкостного охлаждения, то радиатор длиной до 420мм можно установить с правой стороны от материнской платы или в нижней части корпуса.
Возможности и расширения
CTE E550 TG Snow обладает отличными возможностями расширения, позволяя построить самую высококлассную систему, о которой только можно мечтать. Он поддерживает материнские платы формата E-ATX (12 "x10,5"), процессорный кулер с максимальной высотой 166 мм, видеокарту длиной до 443,8 мм (без радиатора системы жидкостного охлаждения), блок питания длиной до 220 мм. Что касается систем хранения данных, корпус может вместить до двух 2,5-дюймовых SSD или трёх 3,5-дюймовых HDD. Оптимизированный для эффективного охлаждения, CTE E550 TG Snow может разместить до восьми 120-мм или шести 140-мм вентиляторов, а также радиаторы от AIO систем длиной 240-мм сверху и 360-мм/420-мм снизу и со стороны материнской платы, что позволяет пользователям собрать желаемую систему высокого класса с множеством вариантов.
Мы протестировали всё для Вас
Компания Thermaltake всегда проводит тестирование своего оборудования в жестких условиях для обеспечения высокого качества выпускаемой продукции. CTE E550 TG был протестирован при 100% полной нагрузке в течение 30 минут, с самыми мощными на время проведения теста центральным процессором и видеокартой, при этом использовалась потребительскую конфигурацию (не серверные комплектующие), что позволило проверить, как корпус работает в реальных условиях.
Удобная укладка кабелей
CTE E550 TG обеспечивает удобную укладку кабелей благодаря большому пространству и опорным точкам в нужных местах. Также дополнительные хомуты-стяжки на липучке помогают собирать несколько кабелей в один пучек.
Внешние порты ввода/вывода
Два порта USB 3.0, один USB 3.2 Gen 2 Type-C и аудио разъёмы расположены на верхней панели для обеспечения удобного доступа.
Превосходная защита от пыли
Сверху, снизу и с правой стороны корпуса расположены пылевые фильтры тонкой очистки, которые при необходимости можно снять и промыть для удаления накопившейся пыли.
Совместимость с жидкостными системами готового типа (AIO)
Размер радиатора
| 120мм | 240мм | 360мм | 140мм | 280мм | 420мм | |
|---|---|---|---|---|---|---|
| Перед | - | - | - | - | - | - |
| Верх | ● | ● | - | - | - | - |
| Тыл | - | - | - | - | - | - |
| Справа от
Мат. платы |
● | ● | ● | ● | ● | ● |
| Низ | - | - | - | - | - | - |
Совместимость с жидкостными системами сомосборного типа
| 120мм | 240мм | 360мм | 140мм | 280мм | 420мм | |
|---|---|---|---|---|---|---|
| Перед | - | - | - | - | - | - |
| Верх | ● | ● | - | - | - | - |
| Тыл | - | - | - | - | - | - |
| Справа от Мат. платы |
● | ● | ● | ● | ● | ● |
| Низ | ● | ● | ● | ● | ● | ● |
Совместимость с вентиляторами
| 120мм | 140мм | ||
|---|---|---|---|
| Перед | - | - | - |
| Верх | 2 | - | - |
| Тыл | - | - | - |
| Справа от Мат. платы |
3 | 3 | - |
| Низ | 3 | 3 | - |
| P/N | CA-1Z8-00M6WN-00 |
|---|---|
| Серия | CTE |
| ТИП КЕОРПУСА | Mid Tower |
| РАЗМЕР (В x Ш x Г) | 558.5 x 270 x 513mm (21.99 x 10.63 x 20.2 inch) |
| ВЕС НЕТТО | 14.5 kg / 31.97 lbs. |
| БОКОВАЯ ПАНЕЛЬ | 4mm Tempered Glass x 3 |
| ЦВЕТ | Snow |
| МАТЕРИАЛ | SPCC |
| СИСТЕМА ОХЛАЖДЕНИЯ | 3 x 3.5”, 1 x 2.5” or 2 x 3.5”, 2 x 2.5” |
| СЛОТЫ РАСШИРЕНИЯ | 7 |
| МАТЕРИНСКИЕ ПЛАТЫ | 6.7” x 6.7” (Mini ITX), 9.6” x 9.6” (Micro ATX), 12” x 9.6” (ATX), 12” x 10.5” (E-ATX) |
| ПОРТЫ ВХОДА/ВЫХОДА | USB 3.0 x 2, Type-c x1, HD Audio x 1 |
| БП | Standard PS2 PSU (optional) |
| ПОДДЕРЖКА ВЕНТИЛЯТОРВ | Top: 2 x 120mm, 1 x 120mm Right (M/B Side): 3 x 120mm, 2 x 120mm, 1 x 120mm 3 x 140mm ,2x 140mm, 1 x 140mm Bottom: 3 x 120mm, 2 x 120mm, 1 x 120mm 3 x 140mm ,2x 140mm, 1 x 140mm |
| ПОДДЕРЖКА РАДИАТОРОВ | Top: 1 x 240mm, 1 x 120mm Right (M/B Side): 1 x 360mm, 1 x 240mm, 1 x 120mm 1 x 420mm, 1 x 280mm, 1 x 140mm Bottom (DIY only): 1 x 360mm, 1 x 240mm, 1 x 120mm 1 x 420mm, 1 x 280mm, 1 x 140mm |
| ОГРАНИЧЕНИЯ | CPU cooler max height: 166mm VGA max length: 415mm (with radiator) 443.8mm (without radiator) PSU max length: 220mm |
User Manual
- Имя файла
- Описание
- Размер
- Version
- Release Date
-
CTE E550 TG Manual
- 2024-08-07
